整備情報事例 ⑩　～　キーが抜けない

今回紹介するのは、平成１０年式のダイハツ　ムーブ［Ｅ－Ｌ６００Ｓ］（走行距離89,841km）で起きたイグニッションキーの不具合の状況と、その修理についてです。

症状：イグニッションキーが抜けない。

　この『イグニッションキーが抜けない』という症状が出たムーブですが…、
　先に結果を云うと、シフトロック機構に関連するケーブルの破損が原因でした。

　通常、シフトがＰ（パーキング）の位置にないとイグニッションキーがＬＯＯＫの位置まで回らず、キーが抜けない機構になっています。今回のお車のシフトロック機構は機械式で、シフトからキーシリンダー付近までケーブルが通っているタイプでした。

　シフトがＰ（パーキング）にあるにもかかわらずキーが抜けなかった原因は、ケーブルの一部（運転席の足元左側付近のケーブル取り付け部）が破損してケーブルが引っ張られて位置がずれ、キーシリンダー側でＰ（パーキング）位置での正常な作動をしなかったため、キーが抜けない状況となっていました。

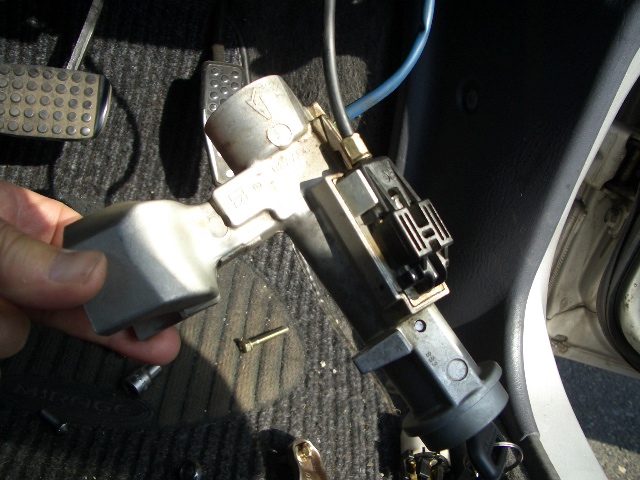

図面と実物のキーシリンダー
配線図配線の不具合

　このケーブルの修理にたどり着くまでに、非常に悩まされました。

　お車の預かりから修理までの流れですが、お客様から朝一番に、「昨夜からイグニッションキーが抜けなくて困っている。」と、お電話を頂きました。
　イグニッションキーがどうしても抜けなかったので、昨夜はスペアキーを使ってドアを施錠したとのこと。

　お客様は、「車も古いからしょうがないのでしょうか」と諦めの気配がありましたが、話を聞いた時点でキーの磨耗やキーシリンダーの不具合が原因ではないかと当たりを付けていたので、修理可能ですので安心してくださいと伝え、お車を預かる事になりました。

　さっそく作業に取り掛かり、キーを回したり、抜き加減を調整したりしているうちに、スッと抜けました。
　抜けたキーを確認すると、磨耗が酷くメッキも剥がれ、角も取れていました。
　シリンダー内部に異物や汚れが無いか確認し、キーの汚れを拭き、再度挿すとまたしても抜けなくなりました。

　何度か試してみましたが、なんとか抜いても挿すとまた抜けなくなる、という事が続き、その抜け加減等の状況からキーシリンダーの不具合と判断し、お客様へ確認をとった後に発注しました。

　キーシリンダーは二日後に届き、さっそく取り替えてみたものの全く改善していません。

　そこからさらに故障探求をし、上記の原因にたどり着きました。

　ケーブルの破損部分については、修理が効きそうだったので、交換せずに作業を進める事に。

　ケーブル取り付け部が破損して固定できていない事が原因なため、その部分を固定するため、「ボンド・エイド　Ｐ１５００」を使用して修理をしました。

「ボンド・エイド　Ｐ１５００」はセメントタイプの急速硬化接着剤で、固まるとボルト用のネジ山を切れるくらいに非常に硬くなります。

　修理箇所で、確実にケーブルが固定できている事と共に、キー操作・抜き挿しもスムーズに問題なく行える事を確認し、修理完了としました。

　お客様には、今回の故障の原因としてキーシリンダーでは無く、上記にあるようなケーブルの一部破損が原因である事を説明すると同時に、キーとキーシリンダーについても、「今後、キーやキーシリンダーの磨耗により同じような症状が起きるのは不安なので」というお客様のご理解と納得の元、キーシリンダーもＡｓｓｙ交換させていただきました。

　今回の事例では、教訓として学ぶ事が多くありました。
　当たりを付けた原因を追究しないまま作業に入るのは、今回のようなケースに繋がるという自分に戒める経験になりましたし、作業に当たる前提として「固定観念を持たずに作業を進める事が大事」だと感じました。
