整備情報事例 ⑤　～　ハイブリッドバッテリーの交換

　今回紹介するのは、エスティマ・ハイブリッドの、ハイブリッドバッテリー（ＨＶバッテリー）の交換作業についてです。

　自動車用のバッテリーは、使用を重ねるにつれバッテリーの持つ容量が減っていきます。
　ＨＶバッテリーも同じで、使用を重ねるにつれ容量が減っていきます。

　今回のエスティマ・ハイブリッドのＨＶバッテリー交換は、お客様より

『あまり充電されていない』

　という相談を受け、調べていくうちにＨＶバッテリーに原因があることを付き止め、交換をするに至りました。

（注）ＨＶバッテリーは電圧が高く、取り扱いにはマニュアルに則り、細心の注意を払う必要があります。
　また交換作業には、専門知識が必要となり、関係する資格も必要になります。

　ＨＶバッテリーに関連する修理は必ずディーラー又は整備工場に持ち込んでください。
　個人による作業は絶対にしないで下さい。

　ＨＶバッテリーの交換にあたって、絶縁の道具を用意しました。

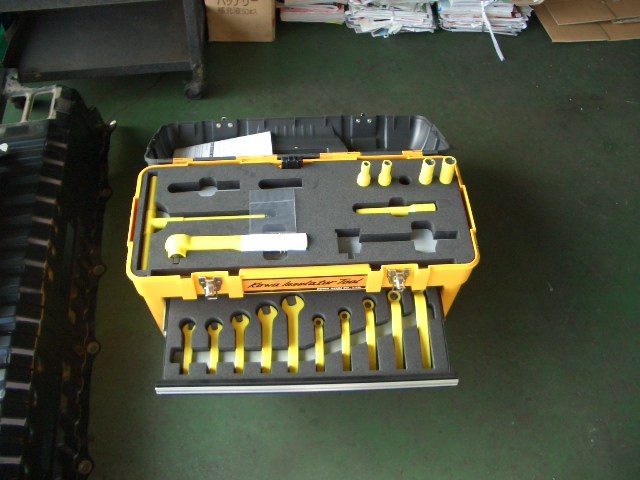

絶縁の道具

　工具は絶縁仕様の物があるので、それを使います。
　もちろん絶縁手袋も用意しました。
　工具・手袋共に絶縁部の破損等が無いか目視で点検をします。

　この絶縁というのはとても重要で、自動車用の１２Ｖのバッテリーでは感電してもビリッと感じるくらいで済みますが、ＨＶバッテリーの電圧は少なくとも１００Ｖ以上、車種によっては３００Ｖ近い物もあるので非常に危険です。
　人が感電死する最低の電圧が４２Ｖと言われてますので、かなり高い電圧だと思います。

　実際のＨＶバッテリーの交換ですが、

　まずはサードシートを取り外し、ＨＶバッテリーを覆っているカバーを取り外します。

カバーを外す

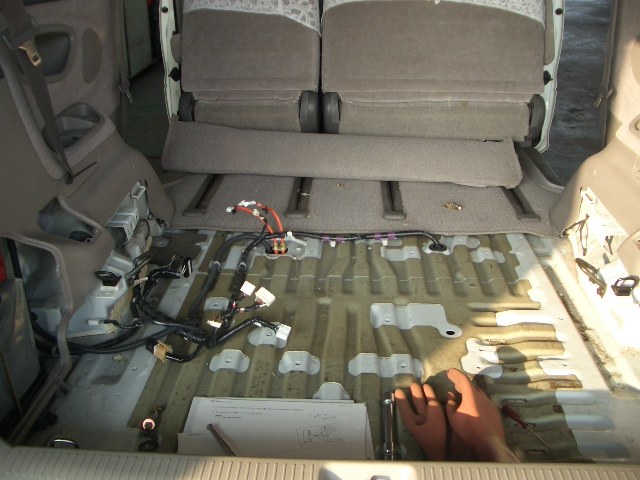

サードシート取り外し後

　サービスプラグ（ブレーカーのような物）を外します。
　この作業の時から絶縁手袋の着用が必須になります。

　サービスプラグを外した後、５分～１０分程度時間をおきます。

　その後、車体からＨＶバッテリーユニットを切り離し、取り外しの作業になります。

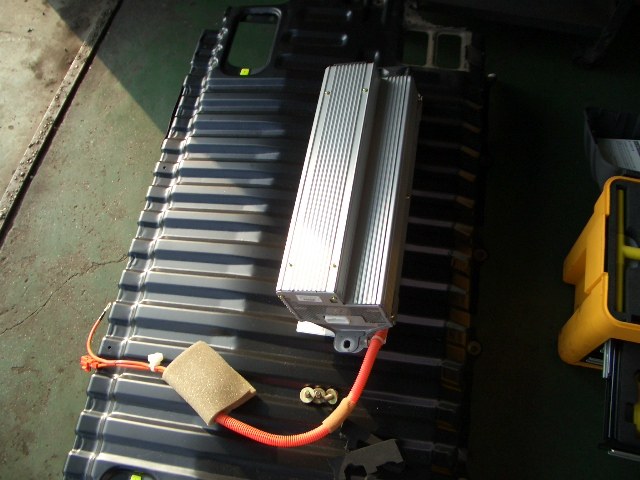

取り外し後のＨＶバッテリーユニット

　このカバーの中にＨＶバッテリーがあるので、マニュアルに則って注意しながら作業を進めていきます。

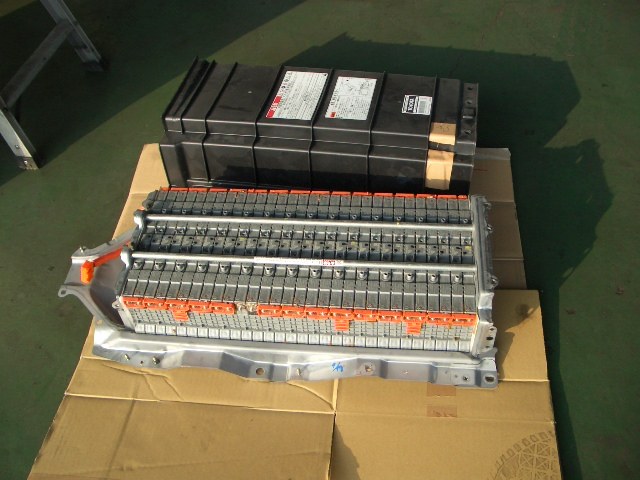

ＨＶバッテリー
外れたＨＶバッテリー

　ＨＶバッテリーのケースを外した後、バッテリーコンピュータを外す際にＨＶバッテリーの電極端子に触れる事があったのですが、絶縁手袋越しにもかかわらず、僅かにビリビリ感がありました。
　素手で触っていたらと思うとゾッとしますが、絶縁手袋ももう寿命なのかなと思いました。

　新品のＨＶバッテリーと交換し、コンピュータ、カバーを取り付け、車体の元の位置に収めました。

　交換後、正常にハイブリッドの機能が作動をすることを確認しました。

　ハイブリッドカーは燃費やエコの観点から非常に優れた車ですが、個人で整備するのはとても難しくなっていると思います。
　少しでも異常や違和感を感じたら、ハイブリッドカーの修理ができる整備工場へ持ち込むことをお勧めします。
